前言
在原有的系统中，已经有了按指定审核人审核、按指定部门审核、按审核组审核、按角色审核等选项， 但是很多情况下，需要新增一些奇怪但必要的规则处理（比如说直管领导审核、一级领导审核等）。 本篇在此基础上，结合实例对项目的流程运行进行抽丝剥茧。
规则注册
这一部分主要注意的是整体的规则调用链路。目前规则是在前端被固定写入的（也可以为了卖个扩展，写到后台动态开权限，但是真没必要）。
调用链路解析
首先注意到表单设计器的视图,从本代码块往后走就是完整的调用链路：
vue
<!--本块中调用了usertask视图-->
<el-row>
<el-col :span="24">
<user-task :id="TaskModel.id" :type="type" :element="ruleElement"></user-task>
</el-col>
</el-row><!--本块中调用了usertask视图-->
<el-row>
<el-col :span="24">
<user-task :id="TaskModel.id" :type="type" :element="ruleElement"></user-task>
</el-col>
</el-row>vue
<!--本块中调用了一个参量，taskRules-->
<el-select v-model="userTaskForm.taskRules" @change="updateElementTask('taskRules')">
<el-option
v-for="(trs, index) in taskRules"
:key="index"
:label="trs.taskRuleName"
:value="trs.ruleKey"
/>
</el-select><!--本块中调用了一个参量，taskRules-->
<el-select v-model="userTaskForm.taskRules" @change="updateElementTask('taskRules')">
<el-option
v-for="(trs, index) in taskRules"
:key="index"
:label="trs.taskRuleName"
:value="trs.ruleKey"
/>
</el-select>js
//这一部分重点在过程节点选项控制
if (taskType == 'bpmn:StartEvent') {
this.taskRules = this.getStartRules;
} else {
this.taskRules = this.getTaskRules;
}//这一部分重点在过程节点选项控制
if (taskType == 'bpmn:StartEvent') {
this.taskRules = this.getStartRules;
} else {
this.taskRules = this.getTaskRules;
}js
export default {
namespaced: true,
state: {
taskRules: [{
taskRuleId: 1,
ruleKey:'byUser',
taskRuleName: "按指定的人员"
},
...
]
},
getters: {
getTaskRules: state => {
return state.taskRules;
}
}
};export default {
namespaced: true,
state: {
taskRules: [{
taskRuleId: 1,
ruleKey:'byUser',
taskRuleName: "按指定的人员"
},
...
]
},
getters: {
getTaskRules: state => {
return state.taskRules;
}
}
};上手修改
所以说，需要修改的地方也就显而易见了，我们只需要先在taskRule.js中新增一个taskRule，命名为部门领导审核：
js
{
taskRuleId: 6,
ruleKey:'byDeptMaster',
taskRuleName: "按直管领导(一级领导)"
}{
taskRuleId: 6,
ruleKey:'byDeptMaster',
taskRuleName: "按直管领导(一级领导)"
}测试验证

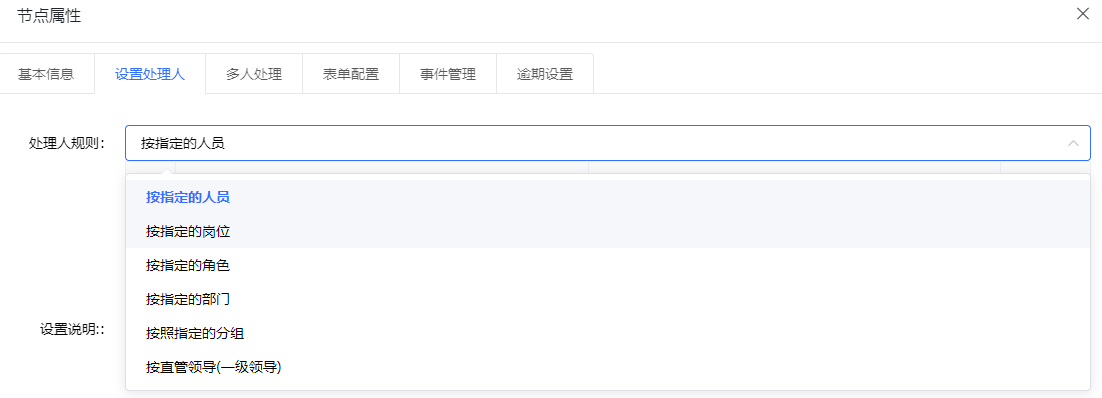

这时候再去页面上查看，可以看到设计器此时已经注册了这个规则：
规则定义
这一部分主要是对规则选择后进行具体定义。我们在上文中查看代码调用链路时，可以看到UserTask.vue中有这样的代码：
vue
<el-select v-model="userTaskForm.taskRules" @change="updateElementTask('taskRules')">
<el-option
v-for="(trs, index) in taskRules"
:key="index"
:label="trs.taskRuleName"
:value="trs.ruleKey"
/>
</el-select><el-select v-model="userTaskForm.taskRules" @change="updateElementTask('taskRules')">
<el-option
v-for="(trs, index) in taskRules"
:key="index"
:label="trs.taskRuleName"
:value="trs.ruleKey"
/>
</el-select>vue
<div v-if="processTaskRule == 'byRole'">
<template>
<el-select v-model="userTaskForm.assigneeRoles" multiple placeholder="请选择角色">
<el-option v-for="item in assigneeRoles" :key="item.id" :label="item.name" :value="item.id"></el-option>
</el-select>
<div class="element-drawer__button">
<el-button size="mini" type="primary" icon="el-icon-plus" @click="saveAssigneeByUser('byRole')">确认</el-button>
</div>
</template>
</div> <div v-if="processTaskRule == 'byRole'">
<template>
<el-select v-model="userTaskForm.assigneeRoles" multiple placeholder="请选择角色">
<el-option v-for="item in assigneeRoles" :key="item.id" :label="item.name" :value="item.id"></el-option>
</el-select>
<div class="element-drawer__button">
<el-button size="mini" type="primary" icon="el-icon-plus" @click="saveAssigneeByUser('byRole')">确认</el-button>
</div>
</template>
</div>js
const res=await getOrgData();
if (res.error == '200') {
this.assigneeRoles = res.result.rolesList;
this.deptList=res.result.departList;
this.assigneePosition = res.result.positionList;
this.groupList=res.result.groupEntityList;
}
},const res=await getOrgData();
if (res.error == '200') {
this.assigneeRoles = res.result.rolesList;
this.deptList=res.result.departList;
this.assigneePosition = res.result.positionList;
this.groupList=res.result.groupEntityList;
}
},所以说我们的目标就显而易见了：根本不用写规则处理器。因为直管领导，在这时候还不知道是谁呢（流程只有在启动的时候，才知道流程上绑定的人是谁） 那么我们的难点就来到了后端。后端要在流程启动或者流程流转的时候，准确捕捉到在这个扩展节点上的人是谁。
